PIPELINE INTEGRITY AND RIGHT-OF-WAY MONITORING
Visibilidad continua de rutas críticas de tuberías
Las tuberías recorren grandes distancias, terrenos remotos, áreas ambientalmente sensibles y lugares con acceso limitado. Los operadores deben monitorizar tanto el estado de la tubería como la actividad a lo largo del derecho de vía.
La monitorización de tuberías mediante fibra óptica combina la detección distribuida de temperatura (DTS) y la detección acústica distribuida (DAS). DTS proporciona información distribuida de temperatura a lo largo de la ruta sensora, mientras que DAS monitoriza vibraciones y actividad acústica cerca de la tubería.
Juntas, estas tecnologías pueden facilitar la monitorización de la integridad, la detección de interferencias de terceros y la seguridad del corredor sin depender únicamente de puntos de medición aislados.
Riesgos de seguridad y del derecho de vía
Excavaciones no autorizadas, perforaciones, actividad de vehículos, invasiones, conexiones ilegales, vandalismo e interferencias físicas.
COMPLEMENTARY SENSING TECHNOLOGIES
Cómo monitorizan las tuberías DTS y DAS
DTS y DAS utilizan la fibra óptica como medio sensor distribuido, pero responden a fenómenos físicos diferentes.
DTS
Detección distribuida de temperatura
Thermal and integrity monitoringDTS utiliza la fibra óptica como sensor distribuido de temperatura. El interrogador analiza la retrodispersión Raman para calcular la temperatura en posiciones definidas a lo largo del cable sensor.
DTS can support identification of:- Cambios localizados de temperatura
- Pérdida o ganancia de calor inesperada
- Puntos calientes y fríos
- Anomalías relacionadas con el aislamiento
- Cambios respecto de las condiciones térmicas establecidas
- Patrones relacionados con fugas cuando se desarrolla un contraste térmico suficiente
DAS
Detección acústica distribuida
Security and activity monitoringDAS utiliza la fibra óptica como sensor distribuido acústico y de vibraciones. El interrogador analiza la retrodispersión Rayleigh coherente para detectar cambios dinámicos de deformación a lo largo de la ruta sensora.
DAS can support detection of:- Excavación mecánica
- Apertura de zanjas y perforación
- Actividad de vehículos
- Tránsito peatonal cerca del derecho de vía
- Invasión por obras
- Perturbaciones del terreno e interferencias físicas

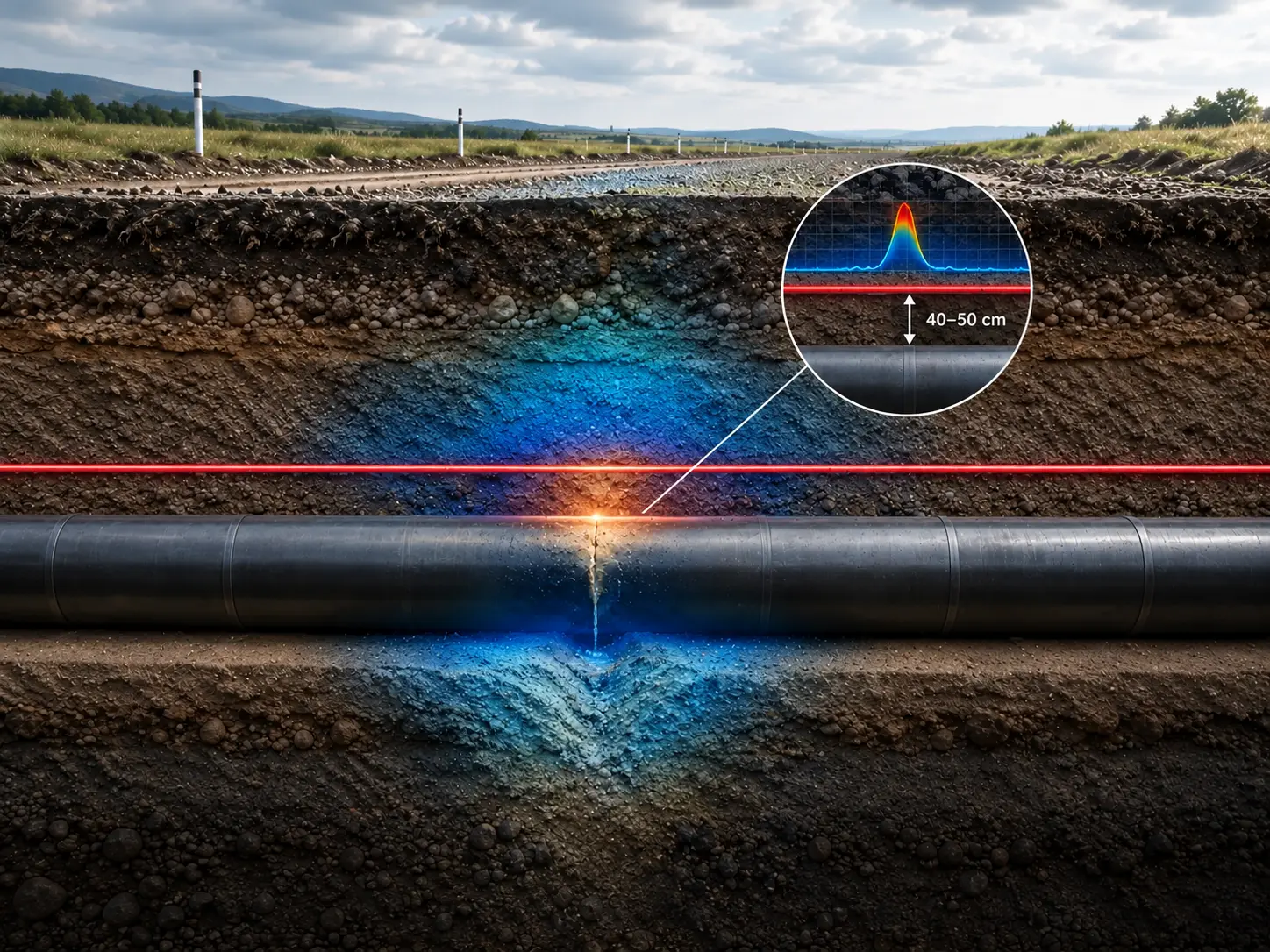

Leak detectability depends on the application
A product release does not create the same thermal response
in every pipeline. Detectability depends on product
properties, pressure and flow conditions, soil
characteristics, burial depth, ambient temperature, cable
placement and thermal coupling. DTS provides the greatest
value where the expected event creates a measurable
temperature change around the pipeline or sensing cable.
THIRD-PARTY INTERFERENCE
Monitorización de actividad a lo largo del corredor de la tubería
DAS proporciona una capa distribuida de monitorización de vibraciones y actividad acústica generadas cerca de la ruta de la tubería.
Según la instalación del cable, las condiciones del emplazamiento y la configuración del análisis, la información de eventos puede ayudar a identificar la ubicación afectada y decidir si se requiere una investigación.
- Excavaciones y movimiento de tierras
- Perforación cerca de la ruta
- Movimiento de vehículos
- Invasión por obras
- Acceso no autorizado
- Manipulación y perturbación del terreno
Clasificación de eventos
Las firmas de vibración detectadas pueden asignarse a categorías de eventos configuradas para facilitar la evaluación del operador y la gestión de alarmas.
Rendimiento específico de la aplicación
El rendimiento de la clasificación depende de la instalación del cable, el acoplamiento acústico, las condiciones ambientales, las firmas de los eventos y la configuración del sistema.
PIPELINE APPLICATIONS
DTS y DAS en infraestructuras de tuberías
Las funciones de monitorización varían según el medio transportado, las condiciones operativas, el entorno de instalación y los mecanismos de eventos previstos.
| Aplicación de tuberías | Función de monitorización DTS | Función de monitorización DAS |
|---|---|---|
| Gasoductos | Enfriamiento u otras anomalías térmicas en condiciones operativas adecuadas | Excavaciones, perforaciones, actividad de vehículos e interferencias en el corredor |
| Tuberías de hidrocarburos líquidos | Cambios de temperatura relacionados con fugas cuando se desarrolla contraste térmico | Interferencia de terceros y actividad en el derecho de vía |
| Redes de agua y aguas residuales | Anomalías térmicas u operativas relevantes | Excavaciones, obras y actividad externa |
| Tuberías químicas y de amoníaco | Cambios térmicos asociados con liberación de producto o funcionamiento anómalo cuando existe contraste medible | Seguridad del corredor e interferencias físicas |
| Calefacción y refrigeración urbanas | Pérdidas de calor, rendimiento del aislamiento, puntos calientes y anomalías relacionadas con fugas | Excavaciones y obras cerca de la ruta |
Las líneas de transporte de gas, las tuberías de hidrocarburos líquidos, las conducciones principales de agua y las redes de calefacción urbana generan respuestas térmicas y acústicas diferentes. La lógica de alarma y la colocación del cable sensor deben reflejar el activo específico.
DEPLOYMENT AND SYSTEM DESIGN

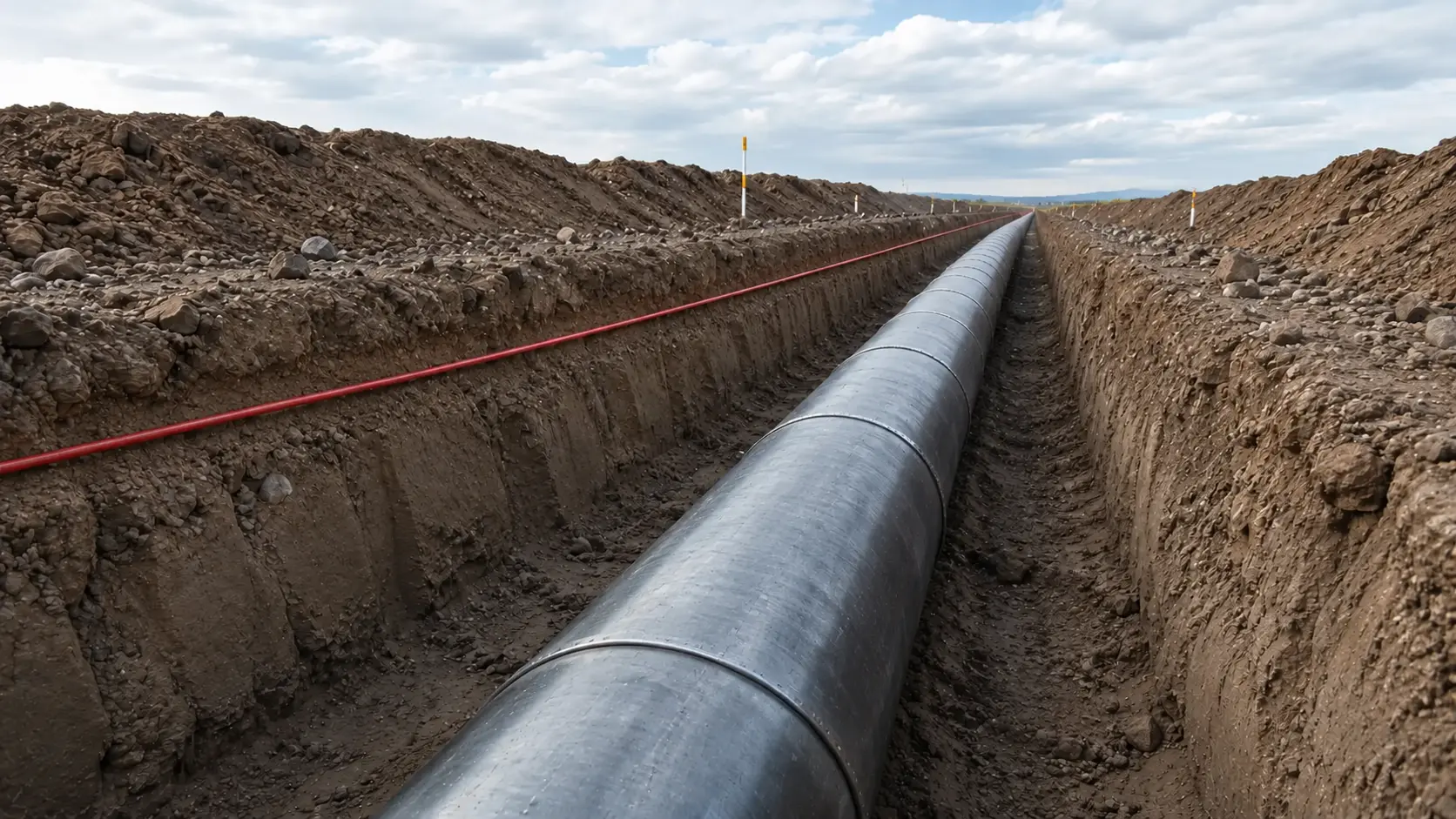

Colocación del cable según el objetivo de monitorización
El cable sensor puede instalarse junto a la tubería, integrarse con infraestructura auxiliar o seguir el derecho de vía.
Las aplicaciones pueden incluir tuberías enterradas, tramos aéreos, líneas de transporte interurbanas, redes colectoras, estaciones de bombeo y emplazamientos de válvulas de seccionamiento.
Pipeline-to-Cable Distance
Influences the response transferred to the
sensing cable.
Thermal and Acoustic Coupling
Must reflect the intended DTS and DAS functions.
Soil and Burial Conditions
Affect both temperature transfer and vibration
response.
Cable Construction
Requires suitable mechanical and environmental
protection.
Alarm Zoning
Should correspond to practical investigation
and response areas.
Redundancy and Communications
Depend on the criticality and architecture of
the project.
BEYOND OIL AND GAS
Monitorización de redes más amplias de tuberías y servicios
La detección distribuida por fibra óptica también puede facilitar la monitorización de redes de agua y aguas residuales, tuberías químicas, sistemas de calefacción y refrigeración urbanas, rutas de riego y corredores multiservicio.
Cada red requiere una estrategia basada en la temperatura operativa, el medio transportado, los mecanismos de fallo previsibles, las condiciones de instalación y los requisitos de respuesta.
SYSTEM INTEGRATION
Conexión de la detección distribuida con las operaciones de tuberías
Las soluciones FOTAS pueden comunicarse con SCADA, GIS, sistemas de gestión de tuberías, plataformas de detección de fugas, sistemas de monitorización de seguridad y software de gestión de alarmas.
El sistema sensor proporciona información de temperatura, eventos y ubicación. Las decisiones operativas y las acciones automatizadas forman parte de la arquitectura aprobada del proyecto y de los procedimientos operativos.
DETECT
→
LOCALIZE
→
CLASSIFY
→
NOTIFY
→
INVESTIGATE
→
RESPOND
FOTAS PIPELINE MONITORING
Detección complementaria acústica y de temperatura
FOTAS combina capacidades DTS y DAS para monitorizar la integridad de tuberías y la seguridad del derecho de vía. DTS proporciona información distribuida de temperatura para anomalías térmicas y condiciones operativas relevantes. DAS monitoriza eventos acústicos y de vibración relacionados con interferencias de terceros y actividad externa.
Monitorización distribuida de temperatura
Información térmica continua a lo largo de la ruta sensora instalada, no solo en puntos de medición aislados.
Monitorización de actividad en el derecho de vía
Monitorización distribuida acústica y de vibraciones en el corredor de la tubería.
Localización de eventos y alarmas
Identifique la posición afectada a lo largo de la ruta para facilitar una investigación dirigida.
Ruta sensora pasiva de fibra óptica
El cable sensor no requiere alimentación eléctrica a lo largo de la tubería monitorizada.
Integración con plataformas de tuberías
Conecte la información de mediciones y eventos a plataformas SCADA, GIS y de gestión de tuberías.
Diseño del sistema específico para la aplicación
Configuración basada en el tipo de tubería, el entorno de riesgo y los requisitos verificados del proyecto.
La configuración final debe basarse en el tipo de tubería, el entorno de riesgo, la instalación del cable sensor, las interfaces requeridas y el rendimiento verificado del producto.
PIPELINE MONITORING ENGINEERING
Analice su aplicación de monitorización de tuberías
Evalúe con el equipo de ingeniería de FOTAS los riesgos de la tubería, la instalación del cable sensor, las zonas de monitorización y la integración del sistema.
